Преобразователи частоты Profimaster

Преобразователи частоты Profimaster можно купить в группе компаний Электростиль.

Благодаря широкой сети географического присутствия во многих регионах России, группа компаний «Электростиль» обеспечивает возможность оперативной поставки необходимых преобразователей частоты ProfiMaster и компонентов электрического и механического привода и вообще приводной техники как с центрального склада в Москве с прямой отгрузкой клиентам по России, так и отгрузку в комплектных поставках вместе с другим заказанным оборудованием со складов в городах своего присутствия.

Юнокорейская компания LS Industrial Systems, занимающаяся системами промышленной автоматизации, специально для российского рынка в рамках так называемого брендлэбелинга разработала новый модельный ряд преобразователей ProfiMaster (тип G540) для управления асинхронными электродвигателями, работающими в составе различного технологического оборудования, мощностью от 0,4 кВт до 22 кВт. Группа компаний «Электростиль» получила право продавать на территории России преобразователи частоты ProfiMaster (ПрофиМастер) в рамках дилерского соглашения.

В классе маломощных компактных преобразователей частоты эта модель успешно соперничает с продукцией многих мировых лидеров. Её основные качества — простота в сочетании с высокой функциональностью, небольшие габариты и надёжность.
Особое внимание при разработке было уделено адаптации нового семейства приводов к российским условиям эксплуатации.
Кроме традиционной русификации дисплея были существенно доработаны защитные функции, и теперь общее количество защит достигло 36.

Особенности

  • Векторное управление без датчика: номинальный момент на частоте 0,5 Гц.
  • Улучшенные защиты: защиты активны во время работы, а не только при старте.
  • Биполярное задание: с помощью биполярного аналогового сигнала можно задавать скорость и направление вращения.
  • Встроенный ПИД-регулятор обеспечивает поддержание технологического параметра по обратной связи.
  • Встроенный тормозной модуль обеспечивает эффективное торможение двигателя совместно с внешним резистором-гасителем.
  • Второй набор параметров для работы с двумя различными двигателями.
  • Встроенный RS-485 интерфейс для работы преобразователя в информационных промышленных сетях.
  • Русификация: русифицированный пульт управления и документация на русском языке.

Основные функции

  • диапазон мощностей 1~220В 0,4…1,5кВт; 3~380В 0,4…22 кВт;
  • метод управления: U/F, U/F + компенсация скольжения, векторное управление без датчика;
  • частота ШИМ: 1…15 кГц;
  • класс защиты: IP20;
  • RS-485, ModBus-RTU, ПИД-регулирование;
  • высокий момент: 150% на 0,5 Гц;
  • 8 задаваемых фиксированных частот;
  • 3 вырезаемые резонансные частоты;
  • 2 аналоговых входа (задание 0..20 мА, 0..10 В, ±10 В)
  • 8 многофункциональных программируемых входов;
  • 2 многофункциональных программируемых выхода;
  • 1 аналоговый выход (+10 В);
  • пуск с подхватом вращающегося двигателя;
  • ручное/автоматическое форсирование момента;
  • программное обеспечение для мониторинга и управления.

Примеры приложений

Подъём и перемещение:

  • мостовые краны;
  • автоматические склады;
  • кабельные краны;
  • подъёмники;
  • лебёдки.

Преимущества:

  • может использоваться с обычными двигателями при подъёме с диапазоном регулирования 1:100;
  • максимальный момент от нулевой до номинальной скорости;
  • высокая перегрузочная способность во время пуска;
  • высокая точность поддержания скорости;
  • s-образные характеристики разгона-торможения для использования на подъёмниках и лебедках (с возможностью настройки ускорения);
  • максимальное соответствие нормам ЕМС для гражданских объектов.

Деревообрабатывающая промышленность:

  • шлифовальные станки;
  • пилы;
  • фрезерные станки;
  • сверлильные станки;
  • прессы;
  • дробилки.

Преимущества:

  • высокий пусковой момент для достаточно тяжелых применений;
  • максимальный момент от нулевой до номинальной скорости;
  • управление высокоскоростными двигателями;
  • быстрая реакция на изменение скорости;
  • точное поддержание скорости.

Тяжёлая промышленность:

  • штамповочные прессы;
  • грузоукладчики;
  • проволочно-волочильные станы;
  • намоточные станки;
  • прокатные станы;
  • центрифуги;
  • резальные станки;
  • мельницы (производство керамики, цемента, кирпича, бумаги);
  • ленточные конвейеры;
  • ротационные прессы;
  • упаковочные машины;

Преимущества:

  • высокий пусковой момент для достаточно тяжелых применений;
  • максимальный момент от нулевой до номинальной скорости;
  • точное поддержание скорости.

Производство резины и пластмасс:

  • нагнетательные прессы;
  • экструдеры;
  • смесители;
  • катки;
  • мотальные машины.


Преимущества:

  • энергосбережение;
  • снижение уровня шума;
  • максимальный момент от нулевой до номинальной скорости;
  • точное поддержание скорости;
  • высокая перегрузочная способность во время пуска.


Текстильная промышленность:

  • прядильные машины;
  • чесальные аппараты;
  • крутильные машины;
  • растяжные правильные машины;
  • смесительные машины;
  • раскатывающие станки.

Преимущества:

  • высокий пусковой момент для достаточно тяжелых применений;
  • максимальный момент от нулевой до номинальной скорости;
  • точное поддержание скорости;
  • управляемый останов даже при отсутствии питания;
  • быстрая реакция на изменение скорости.

Бескомпромиссное качество — по разумной цене


Благодаря новому алгоритму управления и целому ряду усовершенствований, преобразователь ProfiMaster оптимально соответствует потребностям и возможностям отечественной промышленности. Кроме того, оптимизация структуры привода позволила «облегчить» преобразователь и сократить конечную стоимость изделия без ущерба для его функциональности и гибкости.
Преобразователи ProfiMaster производятся в Корее на современных автоматических линиях компании LG Industrial Systems эксклюзивно для российского рынка. Контроль качества каждого изделия проверяется на всех этапах производства, начиная от современных методов неразрушающего контроля качества металлизации и лакировки печатных плат и заканчивая оптической оценкой качества пайки методом сравнения образов и автоматической проверкой на работоспособность. Система обеспечения качества производства компании LG Industrial Systems, действующая по принципу «шести сигм», обеспечивает такой уровень бездефектности, при котором на миллион готовых изделий возможно появление не более 3 бракованных.

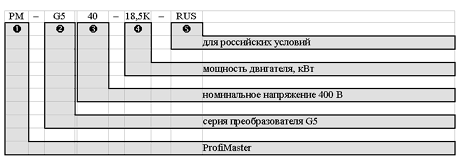

Примеры обозначений при заказе

Profimaster

Подробные технические характеристики

Класс 200В Однофазные

Тип PM-G520-xxx-RUS

0,4К

0,75К

1,5К

Мощность двигателя1 , КВт

0,4

0,75

1,5

Выходные параметры

Номинальный ток, A

2,5

5

8

Частота, Гц

0 - 400

Напряжение, В

200 - 230

Входные параметры

Напряжение

1 Фаза, 200 - 230 В (-15% /+10 %)

Частота, Гц

50 - 60 (± 5 %)

Метод охлаждения

принудительное

Вес, кг

0,77

1,12

1,84

Класс 400В Трехфазные

Тип PM-G540-xxx-RUS

0,4К 0,75К 1,5К 2,2К 5,5К
7,5К
11К
15К
18,5К
22К

Мощность двигателя1 , КВт

0,4 0,75 1,5 2,2 4,0 5,5 7,5 11 15 18,5 22

Выходные параметры

Номинальный ток, A

1,25 2,5 4 6 9 12 16 24 30 39 45

Частота, Гц

400

Напряжение, В

3 фазы 380-4803

Параметры питающей сети

Мощность2 , кВА

0,95 1,9 3,0 4,5 6,9 9,1 12,2 18,3 22,9 29,7 34,3

Напряжение, В

3 фазы, 380 - 480 (+10%, -15%)

Частота, Гц

50 - 60 ( ± 5 %)

Охлаждение

- принудительное

Вес, кг

0,76 0,77 1,12 1,84 1,89 3,66
3,66
9
9
13
13,3

1 - Индикация максимально возможной мощности мотора (при использовании стандартного 4-х полюсного мотора

2 - Номинальная выходная мощность () соответствует 440В для 400-вольтового класса.

3 - Максимальное выходное напряжение не может быть выше напряжения на входе. Возможна настройка ниже входного напряжения.

Регулирование

Способ регулирования

U/F-регулирование, векторное регулирование скорости, компенсация скольжения

Точность задания частоты

При задании с пульта: 0.01Гц

При задании с аналогового входа: 0.06 Гц (при диапазоне до 60 Гц)

Точность выходной частоты

0.01 % от максимальной выходной частоты для задания с пульта

0.1 % от максимальной выходной частоты для аналогового входа

U/F характеристика

Линейная, квадратичная, специальная (пользовательская)

Перегрузка

150 % от номинального тока в течение 1 мин.

Стартовый момент

Ручная настройка / автоопределение стартового момента

Динамическое торможение Макс. тормозной момент 20% (означает приближенный тормозной момент во время торможения вплоть до остановки двигателя)
Интенсивность 150% (при использовании внешнего DB резистора)
(см. спецификацию тормозных резисторов)

Функции управления

Способ управления

Пульт/ Внешние команды /Подключение к управляющей сети/ Внешний пульт

Сигнал задания частоты

Аналоговый: 0 - 10В / -10 до 10 В / 0 - 20мA

Цифровой: от пульта

Стартовый сигнал

ПИД регулирование, В прямом и обратном направлениях, трехпроводное управление

Входные сигналы

Многофункциональные клеммы

NPN/ PNP логика

Прямой/обратный пуск, Аварийный останов, Сброс ошибки, Режим JOG, многоскоростное управление Частотой (Высокая,Средняя,Низкая), многоскоростное управление разгоном/торможением (Высокое, среднее, низкое), торможение постоянным током, набор параметров для 2-го двигателя, Выбор частоты, 3-х проводное управления, сигнализация состояния преобразователя, блокировка ПИД, байпассный режим, удержание заданной частоты

Выходные сигналы

Состояние

преобразователя

Определение уровня частоты, срабатывание защиты по перегрузке, перенапряжение, пониженное напряжение, перегрев преобразователя, запуск и останов преобразователя, достижение заданной скорости, переключение на сеть, поиск скорости, программное управление

Аналоговый выход



Выбирается 0-10В (DC) менее 10 мА: Выходная частота, Ток на выходе, Выходное напряжение, Напряжение в звене постоянного токаухие контакты(30A, 30C, 30B) (~250В 1A или 30В пост. тока 1A)


Защитные функции

Ошибки

Перенапряжение, пониженное напряжение, токовая перегрузка, обрыв
фазы, замыкание на землю, перегрев преобразователя, перегрев
двигателя, ток утечки на выходе, электронная защита от токовой перегрузки, Внешние сбои, ошибка связи, потеря задания, сбой ПО, сбой опций и др.

Защиты
преобразователя

Токоограничение, защита от перегрузки

Потеря напряжения
питания

Не более 15 мс: непрерывная работа

Более 15 мс: СТОП с возможностью перезапуска

Индикация

Пульт

Рабочие
значения

Выходная частота, выходной ток, выходное напряжение, установленная частота, выходная скорость, напряжение звена постоянного тока.

Сообщение
защит

При срабатывании защиты выводится соответствующие значение,
пять последних сообщений защит запоминаются

Условия эксплуатации

Температура

-10°C ~ 50°C

Температура хранения

-20°C ~ 65°C

Влажность

Ниже 90 % (без конденсата).

Установка

Максимально 1.000м над уровнем моря, вибрация не более
5.9 м/сек² (=0.6g)

Воздушная среда

В закрытом помещении, без агрессивных газов, паров бензина и пыли

Атмосферное давление 70 - 106 кПа

Cтепень защиты

IP20

NEMA тип 1 (опционально)

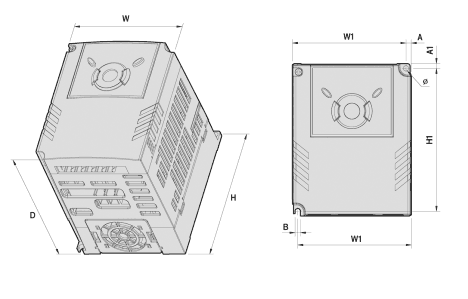

Размеры преобразователей

Profimaster

Тип частотного
преобразователя

Мощность

[кВт]

W

[мм]

W1

[мм]

H

[мм]

H1

[мм]

D

[мм]

ф

A

[мм]

B

[мм]

Вес

[Кг]

PM-G520-0,4K-RUS 0.4 70 65.5 128 119 130 4.0 4.5 4.0 0.76
PM-G520-0,75K-RUS 0.75 100 95.5 128 120 130 4.5 4.5 4.5 1.12
PM-G520-1,5K-RUS 1.5 140 132 128 120.5 155 4.5 4.5 4.5 1.84
PM-G540-0,4K-RUS 0.4 70 65.5 128 119 130 4.0 4.5 4.0 0.76
PM-G540-0,75K-RUS 0.75 70 65.5 128 119 130 4.0 4.5 4.0 0.77
PM-G540-1,5K-RUS 1.5 100 95.5 128 120 130 4.5 4.5 4.5 1.12
PM-G540-2,2K-RUS 2.2 140 132 128 120.5 155 4.5 4.5 4.5 1.84
PM-G540-4K-RUS 4.0 140 132 128 120.5 155 4.5 4.5 4.5 1.89
PM-G540-5,5K-RUS 5.5 180 170 220 210 170 4.5 5.0 4.5 3.66
PM-G540-7,5K-RUS 7.5 180 170 220 210 170 4.5 5.0 4.5 3.66
PM-G540-11K-RUS 11.0 235 219 320 304 189.5 7.0 8.0 7.0 9.00
PM-G540-15K-RUS 15.0 235 219 320 304 189.5 7.0 8.0 7.0 9.00
PM-G540-18,5K-RUS 18.5 260 240 410 392 208.5 10.0 10.0 10.0 13.3
PM-G540-22K-RUS 22.0 260 240 410 392 208.5 10.0 10.0 10.0 13.3
